I型變位機
雙I型變位機
R型變位機
K型變位機
行走驅動小車和行走軌道

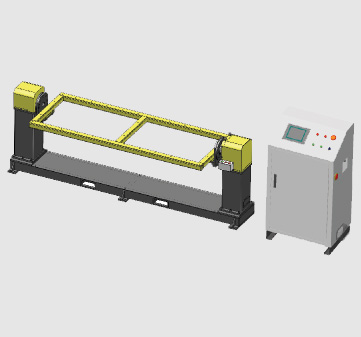

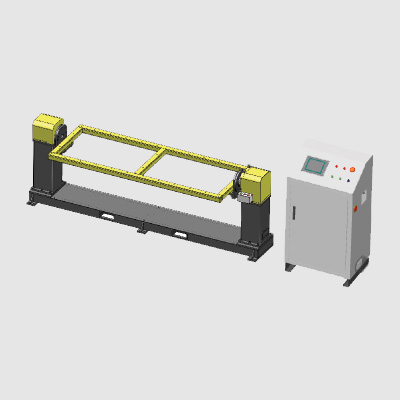

采用一端主動另一端隨動的結構，主動端和隨動端有兩個支柱支撐，立柱下面是連接底座。
整體結構緊湊，能實現工件繞水平軸±360°。
| 額定轉速 | 15 |
| 最大轉速 | 20 |
| 負載 | 300 |
| 工裝框架 | 長≤2200寬≤800 |
| 自動翻轉角度 | ±360° |
| 翻轉重復定位精度 | ±0.05（半徑500mm處） |

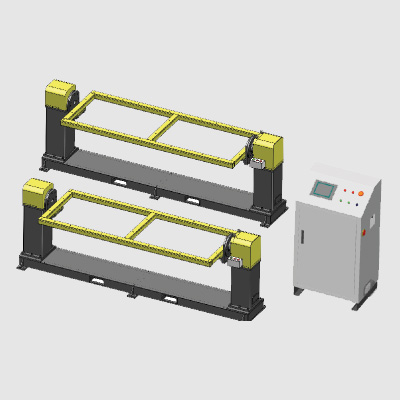

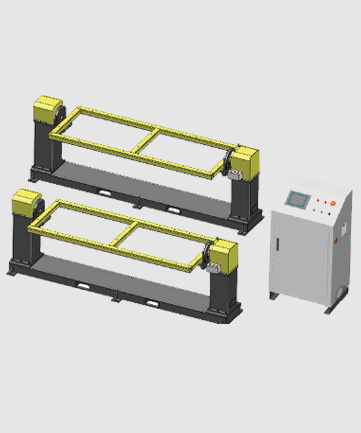

是由兩臺繞水平軸旋轉的單軸I型變位機組成。
能實現工件繞水平軸±360°的旋轉，結構緊湊。
| Ⅱ、Ⅲ軸減速機 | RV-40E-121 |
| Ⅱ、Ⅲ軸回轉半徑 | 500 |
| Ⅱ、Ⅲ軸最大轉速 | 20 |
| 單邊負載（Kg） | 300 |
| 各軸翻轉角度 | ±360° |
| 翻轉重復定位精度 | ±0.09（半徑500mm處） |

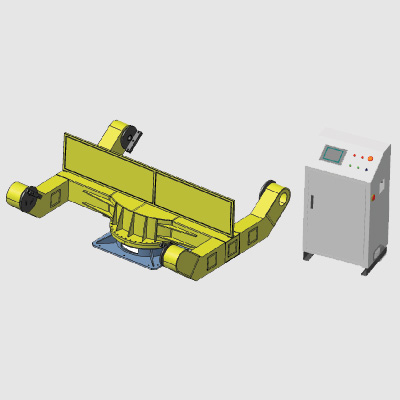

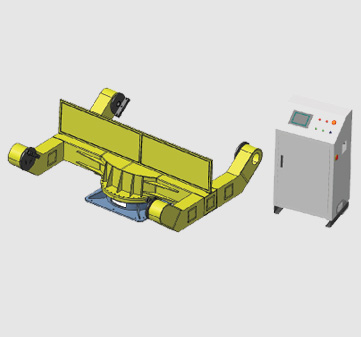

是一種組合式的三軸變位機，Ⅰ軸可繞豎直軸旋轉，Ⅱ軸和Ⅲ軸分布在Ⅰ軸兩側且可繞各自軸水平旋轉。
Ⅰ軸旋轉可實現工位的變換，Ⅱ、Ⅲ軸采用一端主動另一端隨動結構，可實現工件±360°的翻轉。
| Ⅱ、Ⅲ軸減速機 | RV-40E-121 |
| Ⅱ、Ⅲ軸回轉半徑 | 500 |
| Ⅱ、Ⅲ軸最大轉速 | 20 |
| 單邊負載（Kg） | 300 |
| 各軸翻轉角度 | ±360° |
| 翻轉重復定位精度 | ±0.09（半徑500mm處） |

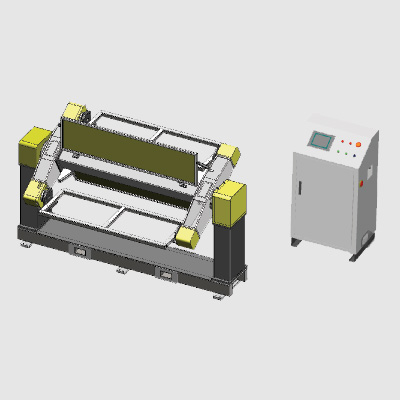

一種組合式的三軸變位機，Ⅰ軸可繞水平軸翻轉，Ⅱ軸和Ⅲ軸分布在Ⅰ軸兩側且可繞各自水平翻轉。
三個軸均采用一端主動另一端隨動的結構，Ⅰ軸翻轉可實現工位的變換，Ⅱ、Ⅲ軸翻轉可實現工件±360°的翻轉。
| 額定轉速 | 15 |
| 最大轉速 | 20 |
| 負載 | 300 |
| 工裝框架 | 長≤2200寬≤800 |
| 自動翻轉角度 | ±360° |
| 翻轉重復定位精度 | ±0.05（半徑500mm處） |
是一種由精密伺服電機驅動，精密齒輪和齒條傳動，配有精密滑塊和直線導軌的機構組成。
采用封閉式拖鏈保護，可配置自動潤滑的油箱。傳動穩定可靠，精度高，一致性好，具有很強的安全性。
| 最高速度（m/s） | 1 |
| 額定速度（m/s） | 0.6 |
| 加速時間 | 0.4-1 |
| 最大轉速 | 20 |
| 負載（Kg） | 1000 |
| 底座寬度 | 720 |
*產品以實樣為準，產品外觀及技術數據如有變更，恕不事先通知。本公司擁有對網頁的最終解釋權，對頁面錯誤不承擔任何責任。
